Тактички двоглед Воени инфрацрвени очила за фотографирање 120 степени ноќно гледање четири очила
Детали за производот
ДТГ-18достапни за државната војска и за спроведување на законот.
Со новата технологија,ДетилOptics разви нови копнени панорамски очила за ноќно гледање
кој повикаДТГ-18GPNVG, Целта на GPNVG е да му обезбеди на операторот повеќе
информации под заштитни очила, овозможувајќи му побрзо да се движи низ јамката OODA (набљудува, ориентираат, одлучува, дејствува).
Највпечатлива карактеристика на GPNVG е присуството на четири посебни цевки за засилување на сликата со четири посебни објективи наредени во панорамска ориентација.Централните две леќи се насочени нанапред како традиционалните очила со двојни цевки, давајќи му на операторот поголема перцепција на длабочина, додека уште две цевки се насочени малку нанадвор од центарот за да се зголеми периферниот приказ.Двете цевки од десната страна и двете од левата страна се споени на окуларите.Операторот гледа дека двете централни цевки донекаде се преклопуваат со двете надворешни цевки за да се добие невиден 120° FOV.Ова е апсолутна промена на играта за заедницата SOF.Двете десни и две леви цевки се сместени во споени склопови и се закачени од мост, давајќи им на операторите можности за меѓусебно прилагодување.Тие исто така може лесно да се отстранат и да се користат како независни рачни гледачи.IPD на двата система може да се прилагоди на мостот на цевките.
Технички спецификации:
| Модел | ДТГ-18 |
| Структурен режим | Монтирана глава |
| Тип на батерија | Литиумска батерија (CR123Ax1) Надворешни батерии (CR123Ax4) |
| Напојување | 2,6-4,2V |
| Инсталација | Монтирана на глава (стандарден интерфејс за американски шлем) |
| Контролен режим | ВКЛУЧЕНО/МР/АВТО |
| Дисипација на моќност | <0,2W |
| Капацитет на батеријата | 800-3200maH |
| Траење на батеријата | 30-80ч |
| Зголемување | 1X |
| FOV (°) | Хоризонтална 120+/-2 ° Вертикална 50 +/-2 ° |
| Коаксијалност | <0,1° |
| IIT | gen2+ / gen 3 |
| Систем на леќи | F1.18 22.5mm |
| МТФ | 120 LP/mm |
| Оптичко нарушување | 3% Макс |
| Релативно осветлување | > 75% |
| Облога | Повеќеслоен широкопојасен слој |
| Опсег на фокус | 0,25 М-∞ |
| Режим на фокусирање | Објект за рачно фокусирање |
| Олеснување на очите | 30 мм |
| Отворање | 8 мм |
| Диоптер | +0,5~-2,5 |
| IPD приспособете го типот | Произволно постојано прилагодлив |
| Опсегот на прилагодување на IPD | 50-85 мм |
| Тип на заклучување на IPD | Рачно заклучување |
| IR | 850 nm 20 mW |
| Температурен опсег | -40--+55℃ |
| Опсег на влажност | 5%-95% |
| Водоотпорен | IP65 (IP67 достапен) |
| Димензии | 155х136х83мм |
| Тежина | 880гр (без батерија) |

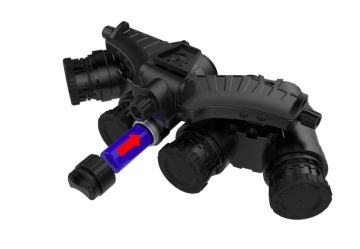

1. Инсталација на батерија
Како слика 1, ставете батерија CR123A во куќата во правилна насока, завртете го капакот во насока на стрелките на часовникот и затегнете го.
2. Вклучете
Како слика 2, завртете го прекинувачот за напојување во насока на стрелките на часовникот, направете го на позиција ON, уредот се вклучува и системот работи.3 различни режими на работа за да изберете.При „ON“ работи само цевката, на „IR“, цевката и IR работат и двете, на „AUTO“ IR автоматски ќе се вклучи или исклучува според нивото на надворешното светло.
3. Прилагодување на IPD
Дизајнира со копчето за прилагодување IPD на страната на мостот, корисникот може да го ротира копчето за прилагодување, како на сликата 3.
Прво, оставете го левото око да се насочи кон левото око, погледнете низ круг, исто како десното око, затворете го левото око и видете дали десното око може јасно да ја види сликата, назад кон левото око и соодветно прилагодете го IPD.може да одговара на различни корисници.

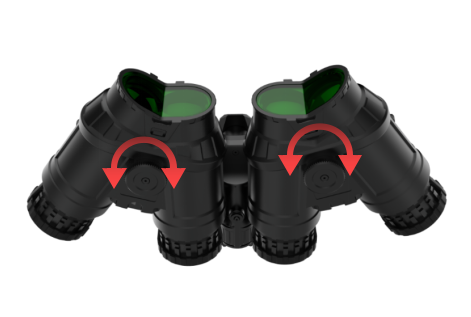

4. Подесување на диоптрија
Изберете соодветна цел на нивото на светлина, не отстранувајте го капакот на објективот, приспособете ја диоптријата како на сликата 4, свртете го копчето во насока на стрелките на часовникот и спротивно од стрелките на часовникот за да одговара на очите, приспособувањето на диоптријата запре кога ја гледате најјасната целна слика.И лево и десно користат на ист начин.

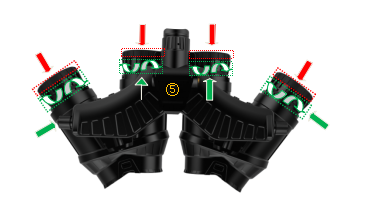

5. Местење на фокусот
Прилагодување на фокусот на објективот на објективот.Ве молиме изберете го нивото на темно светло и отворете го капакот, како на сликата 5, нишајте во целта, свртете го прстенот на објективот во насока на стрелките на часовникот и спротивно од стрелките на часовникот, додека не ја видите најјасната слика, приспособувањето на фокусот е завршено.Фокусот треба повторно да се прилагоди кога ја гледате целта на различно растојание.
6. Режим на формулација
Прекинувачот има 4 позиции (ИСКЛУЧЕНО, ВКЛУЧЕНО, IR, AT(Автоматско)) и 3 работни режими (освен исклучено), прикажано како горе на сликата 2;
ИСКЛУЧЕНО: Уредот е исклучен и не работи;
ВКЛУЧЕНО: Уредот се вклучува и работи, IR не работи;
IR: И уредот и IR работат;
AT(Auto): IR автоматско исклучување или вклучување според нивото на светлината наоколу;
7.IR режим
Кога нивото на светлина е ниско (целосно темно), уредот не може да види јасна слика, ротирајте го копчето во позиција IR, вграденото IR светло ќе се вклучи, уредот може повторно да се користи.Забелешка: лесно може да ве најдат кога работите со IR;
8. Автоматски режим
Различно е со IR режимот, AUTO режимот го стартува сензорот за ниво на светлина, ја пренесува вредноста на нивото на контролниот систем, IR ќе се вклучи кога нивото на светлина е ниско или целосно темно, IR автоматски ќе се исклучи кога нивото на светлина е доволно повисоко.Целиот систем автоматски ќе се исклучи кога нивото на светлина над 40 Lux, цевките ќе бидат заштитени.
ЧПП:
1. Цевката не работи
О. Ве молиме проверете дали батеријата е во вистинската насока;Б, проверете дали батеријата има доволно енергија;C: потврдете дали нивото на светлина е превисоко (скоро како ноќното ниво);
2.Погледнете ја сликата нејасна
О: Проверете дали окуларот и објективот се валкани;б: Ако капакот на објективот се отвора ноќе, ве молиме не го отворајте на дневна светлина;в: Проверете дали диоптријата се прилагодува на вистинската положба;г: Проверете дали се фокусирате на вистинската позиција;д: Ако го вклучите IR при целосно темно;
3. Автоматското тестирање не функционира
Кога функцијата за автоматско исклучување не работи на високо ниво на светлина, ве молиме проверете дали сензорот е покриен;
Забелешка:
1. Против отсјај
Дизајнот на уредот со автоматска функција против отсјај, ќе се исклучи при висока осветленост.Иако, повторената силна изложеност на светлина, исто така, ќе акумулира штета, затоа ве молиме не го ставајте во средина со силна светлина долго време или многу пати, за да избегнете трајно оштетување на уредот.
2. Доказ за влага
Овој NVD дизајн со водоотпорна внатрешна структура, нормална IP65 водоотпорна, опционална IP67, добро долгорочна влажна средина, исто така, полека ќе предизвика оштетување на уредот, затоа ве молиме чувајте го во суво опкружување.
3. Користење и складирање
Станува збор за фотоелектрични производи со висока прецизност, ве молиме работете го според ова упатство за употреба, ве молиме извадете ја батеријата ако не ја користите долго време.Ве молиме чувајте го на суво, проветрено и ладно опкружување и внимавајте на засенчување, отпорен на прашина и отпорност на удари.
4. Ве молиме не отворајте и поправајте го сами кога уредот е оштетен при нормално користење или неправилно користење, ве молиме контактирајте со нашите дилери за услуга по продажбата.
